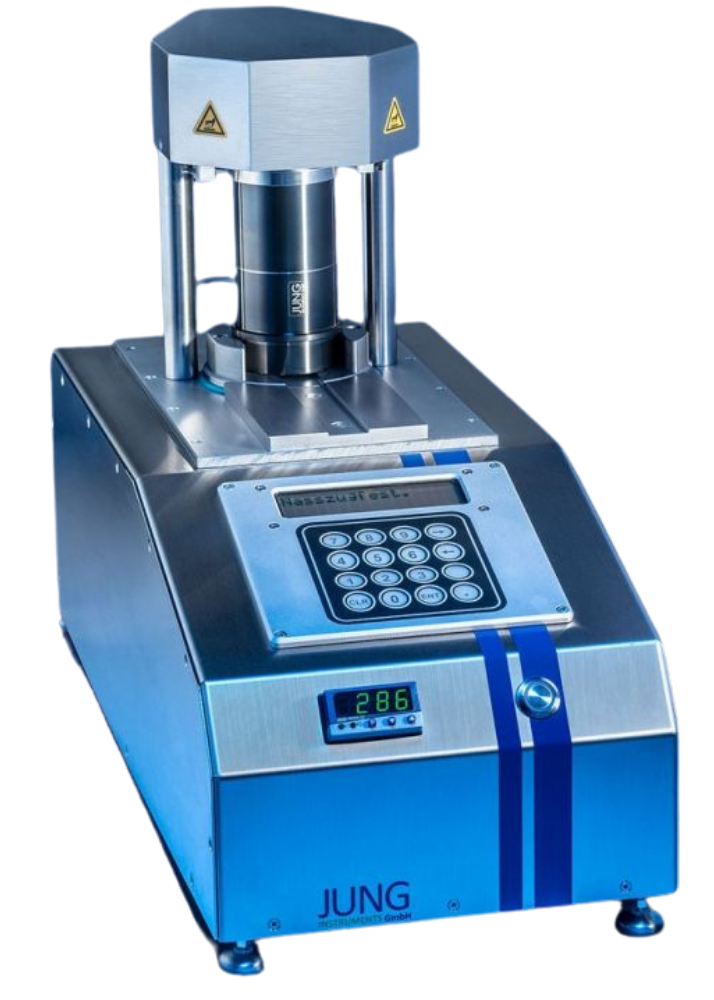

FESTIGKEITS-PRÜFGERÄT

SJ1

Mit dem Festigkeits Prüfgerät SJ1 prüfen Sie Grünsand Prüfkörper und Norm Biegeriegel zuverlässig nach VDG Richtlinien. Druck, Scher, Doppelscher, Spalt sowie Druck und Biegefestigkeit werden präzise erfasst, wobei die Messdaten direkt exportierbar sind.

Technische Daten

Messbereich

Maximalkraft 1200 N/cm²

Biegefestigkeit 2400 N/cm²

Druckfestigkeit 61 N/cm²

Spaltfestigkeit 45 N/cm²

Scherfestigkeit 45 N/cm²

Doppelscherfestigkeit 30 N/cm²

Prüfgeschwindigkeit

1 mm/min – 300 mm/min

Messgenauigkeit

1% FS

Abmessungen

220 x 620 x 320 mm (H x L x B)

Gewicht

24 kg

Option

Schnittstelle für den Datentransfer

Präzise Festigkeitsprüfung mit elektronischer Messtechnik

Mit dem Festigkeitsprüfgerät SJ1 steht eine vollelektrische Lösung für die präzise Prüfung von Formsanden zur Verfügung. Das Gerät arbeitet mit einer Kugelumlaufspindel, die eine konstante Prüfgeschwindigkeit ermöglicht – eine wichtige Voraussetzung für normgerechte und reproduzierbare Messergebnisse.

Die Messergebnisse werden über eine Kraftmessdose mit einem Messbereich bis 2 kN und einer Abtastrate von 1KHz präzise erfasst. Das System kann Kräfte bis 1200 N aufbringen.

Die Werkzeuge sind einfach und schnell zu wechseln, dadurch lassen sich unterschiedliche Prüfmethoden flexibel durchführen. Alle Prüfabläufe können individuell angepasst werden – von Prüfgeschwindigkeit und Anfahrpunkten bis hin zu den Berechnungsparametern der Messauswertung. Somit lässt sich das Gerät optimal an individuelle Prüfanforderungen und Normen anpassen.
Für den sicheren Betrieb verfügt das SJ1 über eine Sicherheitstür mit Schalter, die den Prüfprozess zuverlässig absichert.

Modern und praktisch

In den heutigen Gießereien findet man noch immer viele Prüfgeräte, die aus einer Zeit stammen, in der Messungen überwiegend manuell durchgeführt wurden. Manuelle Bedienung und hydraulische Systeme sind fehleranfälliger und führen zu erhöhtem Wartungsaufwand.

Zudem erschweren analoge Anzeigen eine präzise und eindeutige Ablesung der Messwerte. Das wiederum kann zu Fehlinterpretationen der Messergebnisse führen.

Da die Prüfgeschwindigkeit häufig vom Bediener Abhängt, können Messergebnisse je nach Anwender variieren. Für eine zuverlässige Prozesskontrolle in der Formstoffprüfung sind jedoch reproduzierbare und objektive Messwerte entscheidend.

Unsere Prüfgeräte reduzieren diese Einflüsse erheblich. Automatisierte Prüfabläufe sorgen dafür, dass Messungen personenunabhängig, präzise und reproduzierbar durchgeführt werden können.
